MCCB – Cielo Este

16 a 1600 A rangos de corriente
55kA Capacidad de cambio
Ofrece por requerimientos de protección en instalaciones industriales y comerciales
Cortador de circuitos termal y magnético
Diseño compacto y dimensiones optimizadas
Alta confiabilidad
Cumple con los estándares IEC 60947-1, EN-60947-1, IEC 60947-2, EN-60947-2

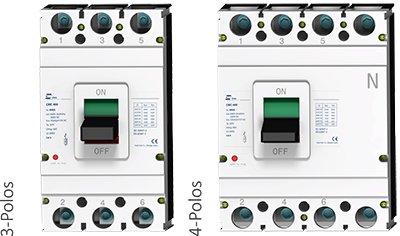

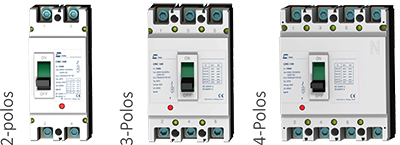

Tipo		CMC-100			CMC-225			CMC-400		CMC-630

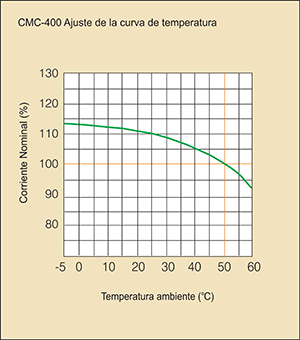

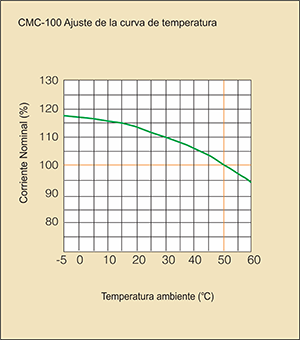

Corriente nominal a 50°C temperatura ambiente	A	16-25-40- 63-80-100			125-160- 200-225			250-315- 350-400		500-630
Numero de polos		2	3	4	2	3	4	3	4	3	4
Voltaje medido Nominal Ue AC 50/60 Hz DC	V V	690 500			690 500			690 500		690 500
Capacidad de Cambio Icu/Ics RMS Valor de acuerdo a IEC 60947-2 HASTA 240V AC HASTA 415V AC HASTA 440V AC HASTA 500/525V AC HASTA 690V AC HASTA 250V DC	kA kA kA kA kA kA	65/65 55/55 25/20 25/20 12/6 32/32			65/65 55/55 25/20 25/20 12/6 32/32			65/65 35/26 25/20 25/20 15/8 32/32		65/65 35/26 35/20 25/20 20/10 30/30
Voltaje aislado medido Ui	V	690			690			690		690
Resistencia al impulso de voltaje medido Uimp	KV	6			6			6		6
Capacidad medida de cerrado del corto circuito a 415v	KA	105			105			105		105
Categoría de uso	–	A			A			A		A
Dimensiones (L x A x A) 2-polos 3-polos 4-polos	mm	64.5x150x89 91x150x89 121x150x89			73.9x165x111 105.5x165x111 141x165x111			– 148x260x155 196.5x260x155		– 181x270x160 238x270x160
Peso 2-polos 3-polos 4-polos	kg	0.850 1.150 1.475			1.425 1.900 2.425			– 5.475 7.075		– 7.475 9.775
