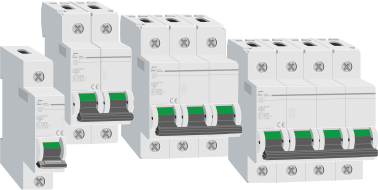

Interruptor CC en miniatura CM21 Series

  • Interruptor en miniatura de 1 y 2 polos
  • Amplio rango de corriente: de 6 a 63A
  • Tensión de servicio: 63Vcc (1 polo), 125Vcc (2 polos)
  • Indicador de estado y disparador
  • Conforme con IEC 60947-2
  • Corriente de disparo tipo-B y tipo-C
  • Capacidad de interrupción: 10kA (IEC 60947-2)

Especificaciones Técnicas

Número de polos

 1 2
Tensión de servicio estipulada
 Vcc 63 125
Corriente estipulada
 A 6 – 10 – 16 – 20 – 25 – 32 – 40 – 50 – 63

Rango de corriente de activación instantánea

   tipo-B1 tipo-C2
Tipo de disparador
 Térmico magnético

Capacidad de cortocircuito estipulada

 A 10000 (IEC 60947-2)

Coeficiente de temperatura para el disparador térmico

 % +0.5%/-0.5% por 1°C inferior/superior a 40 °C

Tensión de resistencia a impulso

 KV 4

Ciclo de operación

   20000

Protección contra influencia externa



 Tipo cerrado
Método de montaje
 Carril DIN de 35mm

Método de conexión

   Tipo rosca
Anchura mm 27 54

Profundidad

mm

 73

Altura

 mm 77

Grado de protección

 IP IP 20

Nivel de contaminación

 3

Temperatura ambiente

 °C -40 to +80

Humedad relativa

 % ≤95

Altitud

 m ≤2000
  • 1Por encima de 3 In hasta e incluyendo 5 In a 40 °C para el disparador magnético de acuerdo con IEC 60947-2
  • 2Por encima de 5 In hasta e incluyendo 10 In a 40 °C para el disparador magnético de acuerdo con IEC 60947-2

Números de modelo CM21 Series

1 Polo Corriente estipulada (A) Tipo B Tipo C
6 CM21-B6/1 CM21-C6/1
10 CM21-B10/1 CM21-C10/1
16 CM21-B16/1

CM21-C16/1
20 CM21-B20/1 CM21-C20/1
25 CM21-B25/1 CM21-C25/1
32 CM21-B32/1 CM21-C32/1
40 CM21-B40/1 CM21-C40/1
50 CM21-B50/1 CM21-C50/1
63 CM21-B63/1 CM21-C63/1
2 Polos 6 CM21-B6/2 CM21-C6/2
10 CM21-B10/2 CM21-C10/2
16 CM21-B16/2 CM21-C16/2
20 CM21-B20/2 CM21-C20/2
25 CM21-B25/2 CM21-C25/2
32 CM21-B32/2 CM21-C32/2
40 CM21-B40/2 CM21-C40/2
50 CM21-B50/2 CM21-C50/2
63 CM21-B63/2 CM21-C63/2

Interruptor CC en miniatura CM22 Series

  • Interruptor en miniatura de 1 y 2 polos
  • Amplio rango de corriente: de 6 a 63A
  • Tensión de servicio: 250Vcc (1 polo), 500Vcc (2 polos)
  • Indicador de estado y disparador
  • Conforme con IEC 60947-2
  • Corriente de disparo tipo-B y tipo-C
  • Capacidad de interrupción: 10kA (IEC 60947-2)

Especificaciones Técnicas

Número de polos

 1 2
Tensión de servicio estipulada
 Vcc 250 500
Corriente estipulada
 A 6 – 10 – 16 – 20 – 25 – 32 – 40 – 50 – 63

Rango de corriente de activación instantánea

   tipo-B1 tipo-C2
Tipo de disparador
 Térmico magnético

Capacidad de cortocircuito estipulada

 A 10000 (IEC 60947-2)

Coeficiente de temperatura para el disparador térmico

 % +0.5%/-0.5% por 1°C inferior/superior a 40 °C

Tensión de resistencia a impulso

 KV 4

Ciclo de operación

   20000

Protección contra influencia externa



 EnclTipo cerrado
Método de montaje
 Carril DIN de 35mm

Método de conexión

   Tipo rosca
Anchura mm 27 54

Profundidad

mm

 73

Altura

 mm 81

Grado de protección

 IP IP 20

Nivel de contaminación

 3

Temperatura ambiente

 °C -40 to +80

Humedad relativa

 % ≤95

Altitud

 m ≤2000
  • 1Por encima de 3 In hasta e incluyendo 5 In a 40 °C para el disparador magnético de acuerdo con IEC 60947-2
  • 2Por encima de 5 In hasta e incluyendo 10 In a 40 °C para el disparador magnético de acuerdo con IEC 60947-2

Números de modelo CM22 Series

1 Polo Corriente estipulada (A) Tipo B Tipo C
6 CM22-B6/1 CM22-C6/1
10 CM22-B10/1 CM22-C10/1
16 CM22-B16/1

CM22-C16/1
20 CM22-B20/1 CM22-C20/1
25 CM22-B25/1 CM22-C25/1
32 CM22-B32/1 CM22-C32/1
40 CM22-B40/1 CM22-C40/1
50 CM22-B50/1 CM22-C50/1
63 CM22-B63/1 CM22-C63/1
2 Polos 6 CM22-B6/2 CM22-C6/2
10 CM22-B10/2 CM22-C10/2
16 CM22-B16/2 CM22-C16/2
20 CM22-B20/2 CM22-C20/2
25 CM22-B25/2 CM22-C25/2
32 CM22-B32/2 CM22-C32/2
40 CM22-B40/2 CM22-C40/2
50 CM22-B50/2 CM22-C50/2
63 CM22-B63/2 CM22-C63/2

Interruptor CC en miniatura CM23 Series

  • Interruptor en miniatura de 1 y 2 polos
  • Amplio rango de corriente: de 80 a 125A
  • Tensión de servicio: 63Vcc (1 polo), 125Vcc (2 polos)
  • Indicador de estado y disparador
  • Conforme con IEC 60947-2
  • Corriente de disparo tipo-B y tipo-C
  • Capacidad de interrupción: 10kA (IEC 60947-2)

Especificaciones Técnicas

Número de polos

 1 2
Tensión de servicio estipulada
 Vcc 63 125
Corriente estipulada
 A 80 – 100 – 125

Rango de corriente de activación instantánea

   tipo-B1 tipo-C2
Tipo de disparador
 Térmico magnético

Capacidad de cortocircuito estipulada

 A 10000 (IEC 60947-2)

Coeficiente de temperatura para el disparador térmico

 % +0.5%/-0.5% por 1°C inferior/superior a 40 °C

Tensión de resistencia a impulso

 KV 4

Ciclo de operación

   20000

Protección contra influencia externa



 Tipo cerrado
Método de montaje
 Carril DIN de 35mm

Método de conexión

   Tipo rosca
Anchura mm 27 54

Profundidad

mm

 73

Altura

 mm 81

Grado de protección

 IP IP 20

Nivel de contaminación

 3

Temperatura ambiente

 °C -40 to +80

Humedad relativa

 % ≤95

Altitud

 m ≤2000
  • 1Por encima de 3 In hasta e incluyendo 5 In a 40 °C para el disparador magnético de acuerdo con IEC 60947-2
  • 2Por encima de 5 In hasta e incluyendo 10 In a 40 °C para el disparador magnético de acuerdo con IEC 60947-2

Números de modelo CM23 Series

1 Polo Corriente estipulada (A) Tipo B Tipo C
80 CM23-B80/1 CM23-C80/1
100 CM23-B100/1 CM23-C100/1
125 CM23-B125/1

CM23-C125/1
2 Polos 80 CM23-B80/2 CM23-C80/2
100 CM23-B100/2 CM23-C100/2
125 CM23-B125/2 CM23-C125/2

Interruptor CC en miniatura CM24 Series

  • Interruptor en miniatura de 1 y 2 polos
  • Amplio rango de corriente: de 80 a 125A
  • Tensión de servicio: 250Vcc (1 polo), 500Vcc (2 polos)
  • Indicador de estado y disparador
  • Conforme con IEC 60947-2
  • Corriente de disparo tipo-B y tipo-C
  • Capacidad de interrupción: 10kA (IEC 60947-2)

Especificaciones Técnicas

Número de polos

 1 2
Tensión de servicio estipulada
 Vcc 250 500
Corriente estipulada
 A 80 – 100 – 125

Rango de corriente de activación instantánea

   tipo-B1 tipo-C2
Tipo de disparador
 Térmico magnético

Capacidad de cortocircuito estipulada

 A 10000 (IEC 60947-2)

Coeficiente de temperatura para el disparador térmico

 % +0.5%/-0.5% por 1°C inferior/superior a 40 °C

Tensión de resistencia a impulso

 KV 4

Ciclo de operación

   20000

Protección contra influencia externa



 Tipo cerrado
Método de montaje
 Carril DIN de 35mm

Método de conexión

   Tipo rosca
Anchura mm 27 54

Profundidad

mm

 73

Altura

 mm 81

Grado de protección

 IP IP 20

Nivel de contaminación

 3

Temperatura ambiente

 °C -40 to +80

Humedad relativa

 % ≤95

Altitud

 m ≤2000
  • 1Por encima de 3 In hasta e incluyendo 5 In a 40 °C para el disparador magnético de acuerdo con IEC 60947-2
  • 2Por encima de 5 In hasta e incluyendo 10 In a 40 °C para el disparador magnético de acuerdo con IEC 60947-2

Números de modelo CM24 Series

1 Polo Corriente estipulada (A) Tipo B Tipo C
80 CM24-B80/1 CM24-C80/1
100 CM24-B100/1 CM24-C100/1
125 CM24-B125/1

CM24-C125/1
2 Polos 80 CM24-B80/2 CM24-C80/2
100 CM24-B100/2 CM24-C100/2
125 CM24-B125/2 CM24-C125/2
